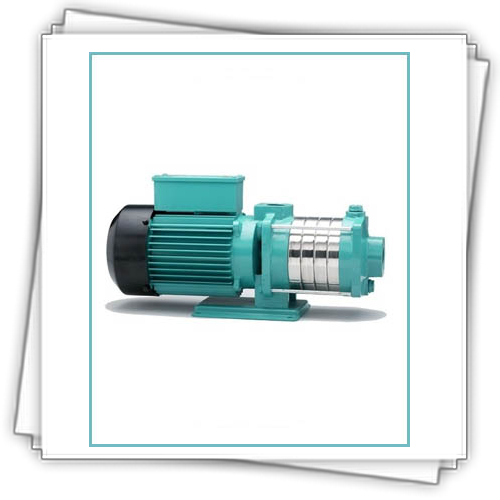

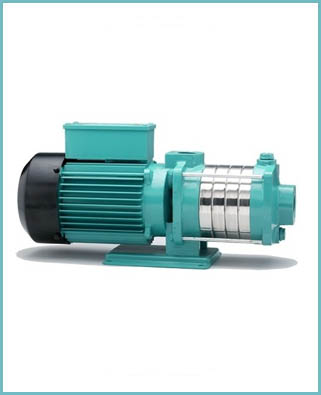

Pompe monoblocco multistadio Orizzontali (SerieTH)
La Pompa monoblocco multistadio orizzontale serie TH Tormac non è autoadescante, tipo di distribuzione aspirazione assiale e radiale verticale con porte filettate. I componenti vitali, vale a dire giranti, diffusori e albero utilizzati in queste pompe sono prodotti in acciaio inossidabile di alta qualità resistente alla corrosione, e garantiscono una prestazione agevole e senza problemi per pompe di sistemi idrici sicuri e igienici.
Le Pompe centrifughe multistadio orizzontaliTormacsono alimentate da un motore a induzione, completamente chiuso e raffreddato ad aria, adatto ad un servizio continuo. Lo statore del motore è costituito da strati di acciaio inossidabile a basso consumo/ perdita di Watt assemblati sotto pressione e bloccati rigidamente nel telaio. Il rotore dinamico equilibrato garantisce prestazioni libere da vibrazioni e rumorosità. L'avvolgimento impregnato di vernici in filo di rame smaltato offre un'ottima resistenza.
Un'asta di ampie dimensioni, in acciaio di qualità e precisamente posizionata a terra, viene utilizzata per trasmettere la potenza nominale/stimata. Inoltre la costruzione delle componenti del motore e l'utilizzo di materiali di qualità comportano alte prestazioni a basse temperature, aumentando il ciclo di vita del motore. Nei motori monofase è incorporata la protezione termica del sovraccarico (motoprotettore); queste pompe richiedono un pannello di controllo salvamotore adeguato.
I diffusori dell’albero di queste pompe sono resistenti alla corrosione dell'acciaio inossidabile AISI, progettate per fornire il miglior rendimento idraulico possibile. La pompa e il motore sono collegati con un unico albero di trasmissione per eliminare qualsiasi perdita. Poiché girante dell'albero, diffusori e altri componenti vitali della pompa sono fatti in acciaio inossidabile AISI 304/316di alta qualità, queste pompe possono essere utilizzate per pompare grandi quantità d’acqua, piuttosto igienica, da utilizzare in sistemi di acqua potabile. I cuscinetti resistenti garantiscono una migliore efficienza idraulica e silenziosità, in quanto l’involucro e le staffe della pompa sono fatti di ghisa di alta qualità. Gli anelli e le guarnizioni impediscono perdite al corpo intermedio in alta pressione. La chiusura ermetica è realizzata in ceramica e grafite di carbonio per garantire affidabilità e facile sostituzione. Queste pompe sono affidabili, facili da installare e ad alto comfort dell'utente.
VISUALIZZA LE CARETTERISTICHE TECNICHE CLICCANDO QUI
Caratteristiche
Intervallo di alimentazione Da 0,37 a 45kW
Velocità 2900rpm
Grado di protezione IP 55 (opzionale IP 44 / IP 54)
Classe di isolamento F / B '
Versioni :Fase singola 230V, 50Hz, A.C Rifornimento
(Condensatore permanente-PSC) incorporato con protezione termica.
Tre fasi 380-415V, 50hz, Fornitura A.C.
Sigillatura Tenuta meccanica
Direzione di rotazione In senso antiorario visto dall'estremità di guida
Tipo di funzione S1 (continua)
Aspirazione nominale X Dimensione di consegna
1 "x 1"; 11/4 "x 11/4"; 11/2 "; x 11/2"; 2 "x 2"; 21/2 "x 21/2"; 3 "x3"; 4 "x4"
Gamma delle prestazioni
Frequenza di flusso nominale fino a 90 m 3 / h
Testa totale fino a 250 m
Applicazioni
Acqua industriale e domestica
Booster pressione e distribuzione
Piccole fattorie
Giardini
Pompaggio per pulizia
Liquidi nelle aziende
Lavaggio auto
Materiali di costruzione
Denominazione Tipo - S
Custodia della pompa Ghisa
Staffa della pompa Ghisa
Girante S.S. 304
Diffusore S.S. 304
Telaio del motore Alluminio
Albero S.S 410
Tenuta meccanica Carbonio e ceramica
Piastra di base Acciaio dolce
Aspirazione fino a 7m
Temperatura liquida massima 50 ° C
Temperatura ambiente massima 40 ° C
Pressione massima di esercizio 0.55Mpa (5.5bar)
a)Temperatura 50 ° C (max)
b)Quantità ammissibile di sabbia 25gm / m3 (max)
c)Densità di ioni di cloro 500ppm (max)
d)Solidi consentiti 300ppm (max)
e)Peso specifico 1.004 (max)
f)Durezza (acqua potabile) 300 (max)
g)Viscosità 1,75 x 106m2 / Sec. (Max)
h)Torbidità 50ppm scala di silice (max)
i)pH da 6,5 a 8,5
Intervallo di alimentazione Da 0,40 a 1,36kW
Velocità2900rpm
Grado di protezione IP 54
Classe di isolamento "F"
Versioni :Fase singola 230V, 50Hz, Rifornimento A.C
(Condensatore permanente-PSC) Incorporato con protezione termica
Sigillatura Sigillo meccanico
Direzione di rotazione In senso antiorario visto dall'estremità di guida
Tipo di funzione S1 (continua)
Dimensione di consegna X aspirazione nominale 1 "x 1"; 11/4 "x 1"
Gamma delle prestazioni
Frequenza di flusso nominale fino a 2,5, 5, 8 e 12m3 / h
Testa totale fino a 53m
