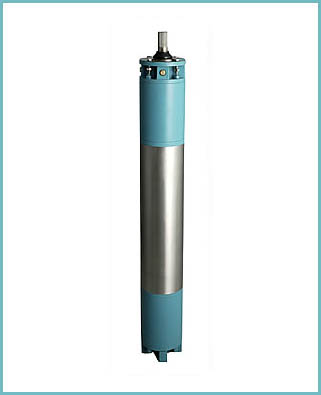

Motori ad acqua da 8" (Serie Eco)
I motori sommersi Tormac serie Eco sono ingegnosamente progettati e sviluppati utilizzando i software dell’ingegneria più recente, macchinari e strumenti di alta tecnologia con il complemento della tecnologia di avanguardia per la resistenza e la durata, e per garantire una prestazioni implacabile. Le condizioni elettriche quali tensione, frequenza e le condizioni operative sono integrate nella progettazione del sistema di avvolgimento e di raffreddamento. La profonda esperienza della nostra azienda facilita il confronto con le impegnative sfide tecnologiche in tutto il mondo. Il design migliorato e testato, combinato con l'efficienza più ottimizzata nel design elettromagnetico, assicura un’eccezionale prestazione; inoltre, i sistemi di garanzia della qualità integrati e più moderni utilizzati in ogni fase della produzione e della lavorazione assicurano un impeccabile funzionamento, continuo e costante. I motori Tormac serie Eco sono a gabbia di scoiattolo, ad acqua, raffreddato ad acqua, di tipo riavvolgibile. L'avvolgimento di questi due motori polari è fatto di un speciale cavo impermeabile di puro rame elettrolitico isolato con film sintetico o materiale termoplastico. Tutti i motori monofase sono dotati di protezione termica per evitare burnout dell’avvolgimento. L’alloggiamento dello statore , il guscio di alloggiamento e la base del motore sono realizzati in SS(acciaio) 304/316 fabbricato che impedisce la corrosione del motore.
Questi motori sono pre-riempiti di acqua deionizzata ambientale che funge da lubrificante e refrigerante, una quantità sufficiente per l'installazione. Nel caso in cui si nota qualsiasi perdita di volume bisogna aggiungere dell’acqua pura, fredda, pulita, fresca per evitare guasti causati dal surriscaldamento. Per migliorare la resistenza e la durata viene utilizzato un cuscinetto a spinta progettato in modo univoco con elevata capacità di spinta e guarnizioni ad albero di buona qualità. Tutti i motori monofase sono forniti di opportune centraline di controllo. Il vantaggio principale della struttura del motore riavvolgibile rende più semplice a tutti livelli la riparazione e il riavvolgimento del motore stesso.
Tutti i motori Tormac sono prodotti in conformità con ISO 9001 e con dimensioni di montaggio NEMA.
Caratteristiche
Altamente affidabile, provato e testato.
Altamente efficiente
Alloggiamento dello statore, base del motore ed il guscio del corpo in acciaio inox per evitare la corrosione
Guarnizione morbida di alta qualità e controllo sabbia per impedire l'ingresso di liquido e sabbia.
Design unico del cuscinetto reggispinta con supporto per carica di spinta verso l’alto.
Maggiore forza di torsione di partenza per esecuzioni in condizioni difficili.
L'albero è progettato per una trasmissione ottimale.
Connessioni finali ed estensioni progettati secondo gli standard NEMA.
Caratteristiche strutturali
Componenti Versione TB
Alloggiamento di tenuta Ghisa
Supporto guscio superiore e inferiore Ghisa
Supporto superiore e inferiore Ghisa
Guarnizioni dell’albero NBR
Guscio dello statore avvolto S.S 304
Linguetta S.S 417-17Ph
Albero rotore EN-8 / EN-9
Cuscinetti radiali Carbone di grafite
Supporto per segmenti di spinta / segmenti SG Ferro / S.S 420
disco di spinta Carbone di grafite
Pressione Equalizzazione Diaframma NBR
Copertura diaframma S.S 304
Dati tecnici
diametro nominale 10”
Potenza e voltaggio 15-93kW - 380/415V, 3Ph (DOL/WYE-DELTA)
velocità nominale 2900 rpm
tolleranza di tensione -15% + 6%
protezione IP 68
sequenza di rotazione CW, CCW - 3Ph
OD 231mm
Funzione S1 (continuo)
flusso lineare 0,16 m / sec
Temperatura del liquido 38 ° C
frequenza di commutazione 10 volte / ora
Carica della battuta da 110 a 300 kW - 75000N / 16485lbs
Dimensioni di montaggio Standard NEMA
Metodo di avviamento10-300kW - DOL & SD
Tipo di motore cavo piatto isolato in PVC 3/4 core , collegato internamente agli avvolgimenti.
Classe di isolamento Y
Applicazioni
Approvvigionamento idrico pubblico e industriale
Pozzi di scarico / serbatoi.
Attrezzature anti-incendio.
Sistemi di pressurizzazione.
Irrigazione e fontane.
Impianti di trattamento delle acque.
Conforme a edifici alti
Conforme a terreni agricoli.
Allevamenti di bestiame, laboratori
Sistemi di irrigazione ed estrazione
Dettagli
diametro nominale 4” (100mm)
Potenza e voltaggio 0.37-2.2kW - 230V - 1Ph,3Wire
0.37-7.5kW - 380/415V, 3Ph
velocità nominale 2900 rpm
tolleranza di tensione -15% + 6%
protezione IP 68
sequenza di rotazione CCW - 1Ph
CW, CCW - 3Ph
OD 98 mm
Funzione S1 (continuo)
flusso lineare 0,15 m / sec
Temperatura del liquido 38 ° C
frequenza di commutazione 20 volte / ora
Carica della battuta da 0,37 a 1,5 kW - 3000N / 650lbs
da 2,2 a 7,5 kW - 4000N / 900lbs
Dimensioni di montaggio Standard NEMA
Metodo di avviamento 1 Ph - CSR / CSCR
3 Ph– DOL
Tipo di motore cavo piatto isolato in PVC 3/4 core , collegato internamente agli avvolgimenti.
Classe di isolamento Y
